Les processus d'installation du système de montage solaire du trépied de ciment Pier

May 11, 2023

Til Les systèmes de montage solaires du trépied de ciment Pier sont adaptés aux toits extérieurs ou plats avec de grandes charges.

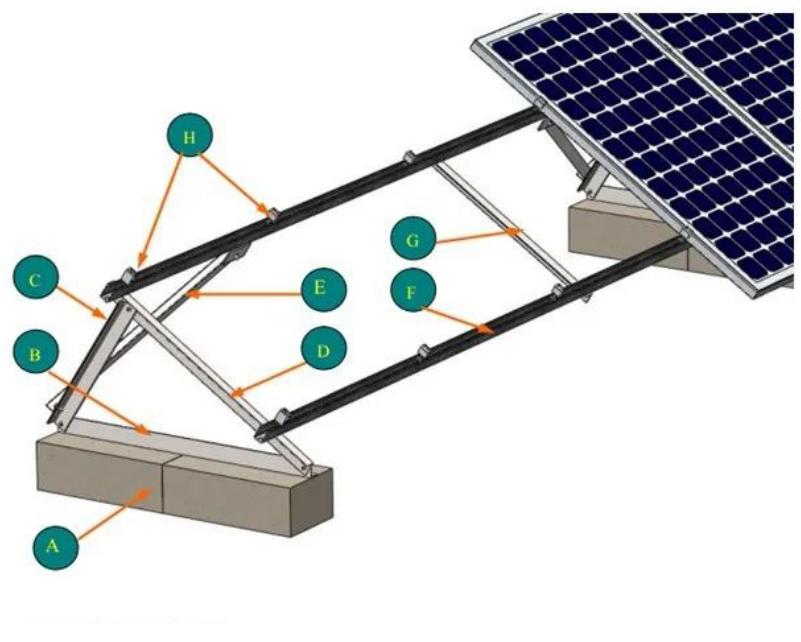

Le diagramme structurel est le suivant:

Charge de pilier en béton, portant les pièces comme fondement de la base, il joue le rôle de chargement et de fixation

Acier à angle B, faisceaux inférieurs qui sont utilisés pour former le cadre de support principal

C-angle C, poutres arrière qui sont utilisées pour former le cadre de support principal

Acier à angle D, poutres inclinées qui sont utilisées pour former le cadre de support principal

Acier à angle e, attelle arrière qui sont utilisées pour supporter les poutres

F-C Poutre en acier qui est utilisée pour réparer et prendre en charge les modules photovoltaïques

Acier à angle G, tirage qui est utilisé pour relier le faisceau dans son ensemble

Pince H-end et pince moyenne, qui sont utilisées pour réparer le module photovoltaïque

Les composants sont composés comme suit:

ballast mounting system

Étapes d'installation:

1 et 1 Piles de ciment de charge préfabriqué;

2. Posez des piles de ciment sur le toit plat et l'espacement doit être disposé en fonction de la disposition PV.

ballast mounting structure

3. Installez la poutre inférieure en acier d'angle sur la jetée de ciment;

4. Utilisez les boulons hexagonaux pour relier le faisceau arrière en acier d'angle et le faisceau incliné en acier d'angle et fixer avec le faisceau inférieur en acier d'angle.

Corrosion-Resistant Ballast Structure

5. Installez toutes les structures à tour de rôle;

6. Installez la croix, réparez-la avec une combinaison de boulons hexagonaux et ajoutez une rondelle d'arrêt à l'intérieur de la croix ；

7. Installez à son tour la poutre en acier en forme de C sur le support triangulaire;

Triangle ballasted solar mount

8. Installez l'autoroute arrière sur le faisceau arrière triangulaire pour le connecter avec le faisceau et le fixer avec des boulons hexagonaux; Lors de la connexion avec le faisceau, ajoutez une rondelle d'arrêt.

Triangle Ballasted Solar Mounting System

9.connectez les deux poutres avec des tirages en acier à angle au centre de chaque portée, et fixez-les avec des boulons hexagonaux et arrêtez les rondelles.

(Lorsque la portée est inférieure à 3000 mm, la portée n'est pas équipée de tirages et de contreventements diagonaux arrière)

Flat Roof Triangle Ballast Solar Mount

10. Insérez l'écrou long dans le faisceau, déplacez-le vers la position appropriée et fixez le composant avec la pince moyenne et finale.

(Gauche: installation du bloc de pression latérale; droite: installation du bloc de pression intermédiaire)

11.Lorsque la poutre en acier en forme de C doit être allongée, elle est connectée à l'épissage de la poutre et fixée avec le boulon hexagonal et la rondelle d'arrêt.
